系統組成

• 熒光光纖傳感器：傳感器基于稀土熒光材料的特性，當受到特定波長光的激勵后會產生熒光。熒光的衰減時間常數與溫度呈單值函數關系，通過測量該時間常數即可確定溫度。
• 溫度解調儀：用于為熒光光纖傳感器提供光源，并將傳感器返回的光信號轉換為數字信號，進而傳輸?shù)奖O(jiān)控系統。
• 溫度控制器：具備顯示、報警、風機控制等功能，可實時監測繞組和鐵芯的溫度，并根據設定值進行報警或控制風機啟停。
• 安裝組件：包括保護箱、轉接光纖、貫通法蘭盤等，用于將傳感器固定在變壓器繞組或鐵芯上。

系統優勢

• 高精度與穩定性：測溫精度可達±1℃，分辨率0.1℃，且不受光源強度、傳輸損耗等因素影響。
• 抗電磁干擾：光纖傳感器和傳輸信號均為非金屬，不受電磁場干擾，適用于強電磁環境。
• 電氣絕緣性能好：傳感器和光纖不導電，不會對變壓器的電場和磁場產生影響。
• 長期穩定性：傳感器安裝完成后無需二次標定，使用壽命長，可達30年。
• 實時監測與預警：可實時監測繞組和鐵芯的熱點溫度，及時發現過熱隱患，避免事故發生。

應用場景

• 干式變壓器：通過將測溫光纖固定在繞組線圈及鐵芯澆注預留孔內，實時監控其真實溫度，減小間接測溫誤差。
• 油浸式變壓器：內置式測溫單元可實現對繞組和鐵芯的溫度監測，外置式測溫單元可用于監測變壓器油表面溫度。
• 其他電力設備：如開關柜、環網柜電纜接頭等，也可采用熒光光纖溫控系統進行溫度監測。

技術參數（數據網絡收集 不代表本公司具體產品，資料聯系我們索取）

功能特點

• 實時顯示繞組和鐵芯溫度。
• 超溫報警、超高溫跳閘功能。
• 風機自動啟停控制。
• 數據存儲與遠程監控功能。
• 支持多種通信協議，如Modbus。

1.?抗電磁干擾能力強

2.?電絕緣性好

3.?高精度與高穩定性

4. 多點測量能力

5.?長壽命與低維護成本

6.?適應惡劣環境

7.?智能預警與實時監控

8.?安裝與使用靈活

顯示功能：可同時顯示變壓器繞組溫度、油溫以及各種運行狀態信息，部分產品還具備背光功能，方便在光線較暗的環境下查看。
測量精度：測量精度較高，如采用高精度的溫度傳感器和先進的信號處理技術，能夠?qū)崿F(xiàn)對變壓器溫度的精確測量，測量精度可達到±1℃。
控制功能：具有智能的溫度控制功能，能夠根據變壓器的溫度變化自動控制冷卻設備的啟停，還可設置多級溫度控制，實現精細化的溫度控制。
報警功能：具備完善的溫度報警功能，當變壓器溫度超過預設的報警值時，會發出聲光報警信號，報警信號還可以通過繼電器輸出，方便與其他設備進行聯動控制。同時，還可記錄報警歷史信息，方便用戶查詢和分析。
其他功能：一些溫控顯示儀還具備“黑匣子”功能，可查看停電前瞬間各相繞組的溫度值；具備冷卻風機激勵功能，可設定風機定時啟停的時間間隔；還可進行測量值數字補償設定，對測量值進行校正。

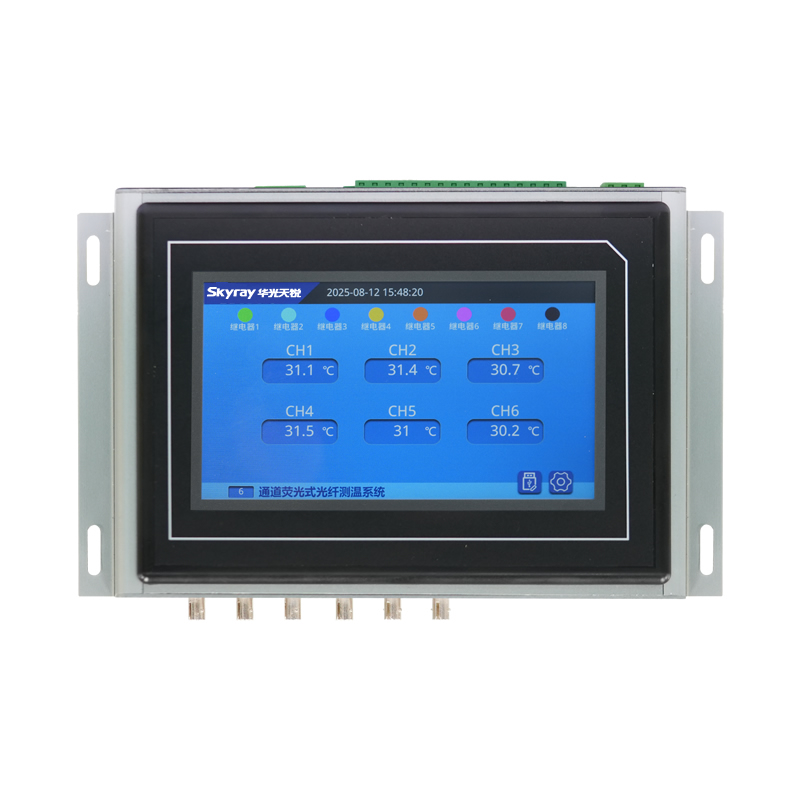

變壓器光纖溫度控制器

工作原理：主要由光纖傳感器和測量儀表組成，光纖傳感器利用光纖技術作為溫度傳感器，當變壓器內部或表面的溫度達到預定值時，傳感器通過光纖將信號傳輸?shù)綔y量儀表中，測量儀表進一步處理并將結果反饋給運行控制系統。
優勢：相比傳統溫度控制方法，具有快速響應的溫度測量方式，可避免傳統溫度測量設備的局限性；能實現遠距離的信號傳輸和測量，在遙遠的地理位置、極端環境或連續測量時提供可靠的性能；光纖傳感器使用壽命長、易于安裝和維護。
應用范圍：廣泛應用于電力系統中的變壓器、導電電纜、電源電纜等設備的溫度監測，如在電網工程中實現了變壓器溫度監測，某公司的大型變壓器出現溫度升高狀況時，使用該控制器進行了快速響應和精準測量。
功能特點：干式變壓器光纖溫控系統具有多路測溫顯示功能，采用AC220V交流供電，提供RS485通信接口，4-20mA模擬量輸出，繼電器輸出，可超溫報警、控制風機啟停，設備最大可采集多路光纖解調通道。
產品種類：根據變壓器類型不同，有適用于干式變壓器的光纖溫控器，如華光天銳干式變壓器光纖溫控系統；也有適用于油浸式變壓器的光纖溫控器，如英諾科技油浸式變壓器油面/繞組光纖溫控器。

以上信息為網絡轉載 不代表本公司任何產品。

工作原理

• 熒光光纖測溫原理 ：熒光光纖溫度傳感器是以稀土發光離子摻雜的熒光晶體或有機熒光染料作為感溫介質，利用其熒光強度比、熒光壽命或熒光波長隨溫度的變化來測量溫度。通常，熒光材料吸收光后發出的熒光強度、波長及衰減時間等特性會隨溫度改變，通過檢測這些變化并與預先校準的溫度關系曲線對比，就能精準測得溫度。
• 智能操控原理 ：智能操控部分以微處理器為核心，通過采集熒光光纖傳感器傳輸?shù)臏囟葦?shù)據，運用預設的控制算法和邏輯進行數據處理與分析，實現對被測對象的實時溫度監測、故障預警、狀態顯示以及遠程通信等功能。

系統組成

• 熒光光纖溫度傳感器 ：作為測溫系統的核心部件，其直接接觸被測物體并感知溫度變化。根據應用場景不同，有多種封裝形式，如適用于高壓電氣設備觸頭溫度測量的傳感器可埋入設備觸頭中或安裝在附近，耐高溫、耐腐蝕且絕緣性能好。
• 測溫主機 ：主要負責接收來自傳感器的信號，對信號進行放大、濾波、模數轉換等處理，再經計算得出實際溫度值。測溫主機通常具備多通道輸入，可同時連接多個傳感器，實現對多個測溫點的實時監測，并能將采集到的溫度數據通過通信接口上傳至上位機或其他監控系統。
• 智能控制單元 ：接收測溫主機傳輸?shù)臏囟葦?shù)據，進行分析、判斷和處理。具備故障診斷功能，能根據溫度變化趨勢和預設閾值，及時判斷設備是否存在過熱故障及故障的嚴重程度；可實現自動報警，當溫度超過設定的報警值時，立即通過聲光報警、短信報警等方式提醒工作人員；還能進行遠程通信與監控，支持多種通信協議，如 RS485、以太網、Wi-Fi 等，方便用戶在遠方通過手機 APP、網頁等方式實時查看設備溫度狀態和接收報警信息。
• 電源模塊 ：為整個裝置提供穩定的電源支持，一般采用寬電壓輸入設計，能適應不同的供電環境，部分裝置還具備電源冗余功能，確保在供電異常時系統仍能正常工作。

優勢特點

• 電氣絕緣性能好 ：熒光光纖傳感器本身不導電，且具有良好的絕緣性，可有效避免電磁干擾和電擊穿等問題，在高壓電氣設備測溫應用中，能保證測量精度的同時，確保設備和人員的安全。
• 耐高溫高壓 ：能夠在惡劣的高溫高壓環境下穩定工作，不受環境溫度和壓力變化的影響，適用于各種復雜的工業現場和特殊設備的溫度監測。
• 抗電磁干擾能力強 ：熒光光纖傳感器基于光信號傳輸，不受電磁場的干擾，信號傳輸穩定可靠，測量精度高，在強電磁干擾的環境中仍能準確測量溫度，確保測溫數據的真實性和可靠性。
• 高精度與高分辨率 ：可實現高精度的溫度測量，通常精度可達 ±0.5℃甚至更高，分辨率可達到 0.1℃，能夠精確反映被測物體的溫度變化。
• 實時監測與快速響應 ：能夠?qū)崟r采集溫度數據，并快速做出響應，及時發現設備的溫度異常變化，為設備的安全運行提供有力保障。
• 遠程監控與智能管理 ：通過遠程通信功能，用戶可隨時隨地對設備進行遠程監控和管理，實現智能化的設備運維，提高工作效率，降低人工成本。

應用領域

• 電力系統 ：用于電力變壓器繞組溫度監控，可實時測量變壓器繞組的熱點溫度，防止繞組因過熱而損壞，延長變壓器的使用壽命；監測高壓開關柜中梅花觸頭和靜觸頭咬合處的溫度，確保開關柜的安全運行；還可對高壓斷路器滅弧室、大電機定子、軸瓦、端部匯流環等高壓電氣設備的溫度進行在線監測，提高電力系統的可靠性和安全性。
• 工業領域 ：在鋼鐵冶金行業中，可用于監測煉鋼爐、軋鋼機等設備的關鍵部位溫度，優化生產工藝，提高生產效率和產品質量；在煤炭開采領域，可對煤礦井下的機電設備、巷道等進行溫度監測，預防火災和瓦斯爆炸等事故；在石油化工行業，可用于監測反應釜、儲罐、管道等設備的溫度，確保生產過程的安全和穩定。
• 其他領域 ：在軌道交通中，可監測列車牽引電機、制動系統等部件的溫度，保障列車的運行安全；在生物醫療領域，可用于醫療設備的溫度監測和控制，如磁共振成像設備（MRI）的超導磁體溫度監測等；在食品安全領域，可對食品加工、儲存過程中的溫度進行實時監測，確保食品的質量和安全。

國內廠家

• 福州英諾電子科技有限公司 ：2011 年成立，集研發、生產、銷售于一體，主要產品包括熒光式光纖測溫系統、油浸式變壓器光纖溫度在線監測系統等。與福州大學等高校合作研發出具有自主知識產權的熒光式光纖溫度傳感器，技術性能達國內先進水平。其熒光光纖測溫系統在高電壓、強電磁干擾等特殊環境下表現出色，能夠準確、穩定地進行溫度監測，產品應用領域廣泛，質量管控嚴格，售后服務便捷。
• 福州華光天銳光電科技有限公司 ：在光纖傳感技術方面技術積累深厚，與福州大學建立產學研深度合作。其熒光光纖測溫裝置具有耐高溫、抗腐蝕、絕緣性能良好等特點，測量精度高，在復雜電磁環境中能穩定工作，產品可應用于油浸式變壓器、干式變壓器、電力開關柜等的溫度在線監測，在行業內建立了良好的品牌知名度和口碑，定制化服務能力較強。

國外廠家

• 施耐德電氣 ：作為全球知名的電氣企業，在開關柜等電氣設備制造領域占據重要地位。其越來越多地將無線溫度監測等狀態感知技術集成到開關柜中，光纖測溫技術的應用也較為廣泛，能夠為用戶提供更加智能化的開關柜溫度監測解決方案。
• ABB ：在電氣領域擁有深厚的技術底蘊和豐富的行業經驗，其變壓器溫度監測控制系統采用先進的傳感器技術和智能算法，能夠?qū)崟r、準確地監測變壓器的溫度變化，提供高精度的溫度測量數據，并具備良好的穩定性和可靠性。在開關柜光纖測溫方面也有相應的技術和產品應用，可根據用戶需求進行定制化設計，適用于各種規模和類型的開關柜溫度監測。
• 西門子 ：在變壓器溫度監測控制系統等方面技術成熟，產品質量可靠，系統能夠精確監測溫度，并實現自動化控制，具備先進的故障診斷和報警功能。在光纖測溫技術應用于開關柜領域也有一定的實踐和經驗，為用戶提供一個安全、高效的溫度監測方案。
• 雷泰 ：隸屬于美國丹納赫公司，其紅外測溫儀以高精度、高可靠性著稱，產品種類豐富，測量溫度范圍寬泛，能滿足從零下幾十度到數千攝氏度的不同測量需求，廣泛應用于工業、科研等多個領域。在開關柜光纖測溫方面，利用其在溫度測量領域的技術優勢，能夠提供高精度的溫度監測產品和解決方案。
• 美國 MOI 微米光學公司 ：是可調光學技術領域的領導者，致力于提供高精度、高分辨率的可調光技術及產品。其光纖測溫產品基于先進的可調光專利技術，具有出色的性能，廣泛應用于光纖傳感、生物和光通信系統等領域，能夠為開關柜光纖測溫提供高性能的光纖溫度檢測器。

工作原理

系統構成

• 熒光光纖傳感器 ：是系統的核心部件，通常由熒光材料、敏感探頭和光纖組成。熒光材料對溫度敏感，當受到激發光激發時會產生熒光，熒光的特性（如強度、波長或壽命）會隨溫度變化而改變，通過檢測這些變化即可得到被測物體的溫度。
• 光纖 ：作為傳輸介質，將熒光光纖傳感器采集到的光信號傳輸?shù)奖O(jiān)測系統。
• 監測系統 ：包括光纖測溫變送器、數據采集單元、分析處理單元和監控終端等。光纖測溫變送器將光信號轉換為電信號，數據采集單元對信號進行采集，分析處理單元對數據進行處理和分析，監控終端則用于顯示、存儲和管理溫度數據，并在溫度異常時發出報警信號。

監測部位

• 觸頭 ：包括動靜觸頭，是開關柜中關鍵的導電部件，其接觸狀態直接影響電流的傳輸和設備的運行安全。光纖測溫傳感器可直接安裝在觸頭表面或附近，實時監測觸頭的運行溫度，及時發現因接觸不良、電流過載等原因?qū)е碌挠|頭過熱問題。
• 母排 ：用于連接和傳輸電流，是開關柜內的主要導電部件之一。母排的連接處和彎曲處容易因接觸電阻增大而發熱，光纖測溫系統可對母排的關鍵部位進行溫度監測，確保母排的安全運行。
• 高壓電纜接頭 ：高壓電纜與開關柜的連接處是容易發熱的部位，其接觸電阻和電流密度較大，容易因接觸不良等原因產生熱量。光纖測溫傳感器可安裝在高壓電纜接頭處，實時監測其溫度變化，預防因過熱導致的絕緣損壞和火災事故。

系統優勢

• 抗電磁干擾能力強 ：光纖測溫不受電磁干擾的影響，即使在強電磁場環境下也能保證測量數據的準確性和可靠性，適用于開關柜內部的復雜電磁環境。
• 安全性高 ：光纖測溫系統不使用任何電子元件，不會產生火花或電磁輻射，降低了在易燃易爆環境下的安全風險。
• 測溫精度高 ：熒光光纖測溫系統能夠提供非常高的溫度測量精度，通常可以達到 ±1℃甚至更高，可實現對開關柜內部溫度的精確監控。
• 長距離傳輸 ：光纖可以傳輸很長的距離，簡化了布線和安裝工作，適用于大型開關柜或分布在不同位置的開關柜的溫度監測。
• 多點測量 ：一個光纖傳感分析儀通道可接多個光纖溫度傳感器，能夠?qū)崿F(xiàn)對開關柜內多個關鍵部位的同時監測，全面掌握設備的溫度狀況。

應用案例

• 變電站 ：某供電公司變電站采用了開關柜光纖測溫系統，通過在開關柜的觸頭、母排和高壓電纜接頭等關鍵部位安裝熒光光纖溫度傳感器，實現了對設備溫度的實時監測。一旦溫度出現異常，系統會立即發出報警信號，并將具體報警信息通過語音和手機短信方式告知相關管理人員，提高了變電站的自動化水平和安全生產周期。
• 工礦企業 ：在某大型工礦企業的配電室中，安裝了開關柜光纖測溫裝置，運維人員可遠程實時查看開關柜內各測溫點的溫度數據，及時發現設備的過熱隱患，實現了設備的智能化運維，降低了運維成本和工作強度。

硬件連接與通信接口選擇

• 直接使用網口連接 ：目前許多光纖測溫主機都配備了網口，如IF-C光纖測溫主機，可通過網口直接將數據傳輸至監控平臺。
• 使用串口通信 ：若光纖測溫主機有RS-232、RS-485 等串口，可利用串口轉網口設備，將其連接到監控網絡中。英諾科技和華光天銳光纖測溫系統，其測溫主機可通過 RS-485 接口將數據傳送到其他監控系統。
• 通過通信管理機上傳 ：對于一些較為復雜的系統，可采用通信管理機來實現數據的上傳。例如分布式光纖測溫系統，采用通信管理機 將光纖測溫主機的數據上傳至平臺。

軟件層面的數據集成

• 協議轉換與數據處理 ：如果光纖測溫系統與監控平臺之間的通信協議不一致，需要進行協議轉換。如酷盾光纖測溫數據集成方案中提到的邊緣計算網關，可實現協議轉換、數據預處理等功能，減輕云端壓力。
• 數據采集與傳輸 ：利用技術采集光纖測溫主機的數據，并將其傳輸?shù)奖O(jiān)控平臺。工具可實現數據的采集與傳輸。
• 數據存儲與處理 ：在監控平臺中，使用時序數據庫（如 InfluxDB）、分布式存儲（如 Prometheus、Apache Kafka）等技術對采集到的溫度數據進行存儲和處理，以便后續的分析和應用。
• 可視化與告警 ：通過 GIS 地圖疊加、閾值觸發規則等方式，將溫度數據在監控平臺上進行可視化展示，并設置告警功能，及時提醒運維人員處理溫度異常情況。工具可用于實現數據的可視化與告警。

系統集成與聯動

• 與其他監控系統集成 ：將光纖測溫系統與現有的監控系統（如 SCADA、EMS、BIM 等）進行集成，實現統一監控。例如在電力系統中，可將光纖測溫系統與 SCADA 系統集成，實時監測電纜溫度，預防過載起火。
• 與自動化控制系統聯動 ：將光纖測溫系統與自動化控制系統進行聯動，當溫度異常時，自動觸發相應的控制動作，如啟動冷卻設備、調整設備運行狀態等，以保障設備的安全運行。
• 與火災報警系統聯動 ：在一些對消防安全要求較高的場所，可將光纖測溫系統與火災報警系統進行聯動，一旦檢測到溫度過高可能引發火災時，及時發出火災報警信號，并啟動相應的滅火設備。

熒光光纖測溫法

• 原理 ：利用熒光材料的溫度依賴性來測量溫度。當光源發出的光脈沖通過光纖傳輸?shù)脚c繞組接觸的溫度傳感器時，會激發傳感器中的熒光物質產生熒光。熒光的衰減時間、強度或波長等特性隨溫度變化而變化，通過檢測這些變化來確定溫度值。例如，熒光余輝的衰變時間常數是溫度的單值函數，溫度越高，時間常數越小，測得時間常數的值，就可以求出溫度。
• 傳感器安裝 ：將熒光光纖傳感器直接埋設在變壓器繞組中或安裝在繞組表面的關鍵位置，如繞組的熱點區域等，以實現對繞組溫度的直接測量。
• 系統組成與數據處理 ：通常由光纖測溫傳感器、溫度數據預處理模塊、光信號處理單元、數據采集與分析系統等組成。光纖傳感器將檢測到的溫度信息轉換為光信號，經預處理后，由數據采集與分析系統進行處理和分析，實現對變壓器溫度的實時監測、顯示和報警等功能。

光纖布里淵散射測溫法

• 原理 ：基于光纖中的布里淵散射效應。當光脈沖在光纖中傳播時，會與光纖介質中的聲子相互作用，產生布里淵散射光，其頻率偏移與光纖所在位置的溫度和應變有關。通過檢測布里淵散射光的頻率偏移變化，可計算出光纖沿線各點的溫度信息。
• 監測方式 ：將光纖沿著變壓器繞組或其他需要監測的部位進行分布式的鋪設，利用布里淵時域反射技術或布里淵光時域分析技術等，對光纖全線的溫度進行連續測量，能夠?qū)崿F(xiàn)對變壓器內部溫度場的分布式監測，定位熱點位置以及監測溫度變化趨勢。

光纖布拉格光柵測溫法

• 原理 ：光纖布拉格光柵是一種刻寫在光纖芯內的周期性結構，它會對特定波長的光產生反射，而反射光的波長與光纖的溫度和應變等因素密切相關。當溫度發生變化時，光纖布拉格光柵的周期和有效折射率會改變，從而使反射光的波長發生偏移，通過測量反射光波長的偏移量來確定溫度值。
• 應用方式 ：把光纖布拉格光柵傳感器安裝在變壓器的繞組、鐵芯、油箱等部位，將其與光纖相連并接入測溫儀器。測溫儀器根據反射光波長的偏移量計算出各測溫點的溫度，進而實現對變壓器不同部位溫度的實時監測。

光纖測溫系統與監控平臺的集成

• 數據傳輸與通信 ：光纖測溫系統通常配備有多種通信接口，如 RS-485、RS-232、以太網等，可將采集到的溫度數據實時傳輸至變壓器監控系統、變電站自動化系統或遠程監控中心等平臺。例如，IF-C 變壓器熒光光纖在線監測系統帶有 RS-485 數據輸出和模擬輸出，能方便地與監控和數據采集系統或其他數據錄入系統連接。
• 監控與報警功能 ：在監控平臺中，工作人員可以實時查看變壓器各部位的溫度數據、溫度變化曲線等信息，以便及時了解變壓器的運行狀態。同時，系統可設置溫度報警閾值，當溫度超過設定值時，自動發出聲光報警信號，提醒運維人員采取相應措施，防止變壓器因過熱而損壞，保障變壓器的安全運行。

光纖本身的特性

• 光纖是由石英玻璃或塑料等絕緣材料制成，不導電，因此不會產生電磁感應，從根本上避免了電磁干擾的產生。
• 光纖的傳輸原理是光信號在光纖中傳播，而光信號不受電磁場的影響，即使在強電磁場環境下，也能保證信號的穩定傳輸。

光纖傳感器的封裝設計

• 光纖傳感器通常會采用特殊的封裝材料和結構，使其在實際應用中能夠更好地抵御電磁干擾。
• 例如，使用絕緣、耐高溫、耐腐蝕的材料對光纖傳感器進行封裝，防止電磁干擾源直接接觸到光纖傳感器，從而減少干擾的影響。

信號處理技術

• 在信號傳輸過程中，采用適當?shù)男盘栒{(diào)制和解調技術，可以提高信號的抗干擾能力。例如，采用頻分復用、時分復用等技術，將不同頻率或時間的信號進行分離，降低電磁干擾對信號的影響。
• 對于微弱的光信號，可采用高精度的光信號檢測技術和信號放大技術，提高信號的強度和質量，從而增強系統的抗干擾能力。

接地和屏蔽措施

• 在光纖測溫系統的安裝過程中，采取良好的接地措施，將設備的金屬外殼和金屬部件接地，形成一個等電位的屏蔽體，能夠有效地阻擋外部電磁干擾的侵入。
• 同時，使用屏蔽電纜或金屬管道等對光纖進行保護，防止外部電磁干擾對光纖信號的干擾。

系統的抗干擾設計

• 福州華光天銳的熒光光纖測溫裝置具有耐高壓、抗強電磁干擾的特點，其獨特的光學設計和算法能夠有效應對電磁干擾，確保測溫的準確性和穩定性。
• 福州英諾的熒光光纖測溫系統基于自主研發的熒光光纖測溫技術，采用先進的光纖傳感器和精確的溫度探測算法，能夠有效抵御高壓、強電磁等復雜環境下的干擾，確保測溫數據的準確性。

在電力系統中，變壓器作為能量轉換的核心設備，其運行溫度直接關系到電網的安全與穩定。然而，傳統測溫技術（如熱電偶、紅外測溫）在變壓器高溫監測中卻面臨諸多挑戰：電磁干擾導致數據失真、接觸式測量存在安全隱患、非接觸式測量精度不足……這些問題催生了一項革命性技術——熒光光纖測溫。本文將深入解析熒光光纖技術如何攻克變壓器高溫盲區，從原理、優勢、應用案例到未來趨勢，展開一場技術革新之旅。

一、熒光光纖測溫技術：原理與核心優勢

1.1 技術原理：熒光效應與光纖的完美結合

熒光光纖測溫技術的核心在于熒光物質的余暉效應。當特定波長的光（如激光或LED）照射到熒光光纖末端的熒光物質時，熒光物質受激輻射出熒光能量。這一過程的關鍵在于：熒光衰減時間常數與溫度呈指數關系。通過測量熒光信號的衰減時間，即可精準計算出被測物體的溫度。

1.2 核心組件：從光源到數據處理的全鏈路解析

• 光源與激發系統：采用激光或LED作為激發源，通過特定波長激發熒光物質。
• 熒光光纖：光纖內嵌熒光材料（如稀土摻雜晶體），溫度變化會改變熒光信號。
• 傳感頭：直接接觸被測物體（如變壓器繞組），實現溫度的精準傳導。
• 信號采集與處理單元：通過光電探測器捕捉熒光信號，經噪聲濾除、信號放大、波長定標等處理，最終輸出溫度數據。

1.3 十大核心優勢：顛覆傳統測溫的極限

1. 抗電磁干擾：光纖傳輸光信號，徹底擺脫電磁場干擾，適用于高壓開關柜、變壓器等強電磁環境。
2. 高精度測量：精度可達±0.5°C，遠超傳統熱電偶（±1°C）和紅外測溫（±2°C）。
3. 遠程監測能力：光纖傳輸距離可達數十米，支持多點測溫，覆蓋變壓器內部所有關鍵點。
4. 無需電源供電：光纖本身無源，僅需光源供電，適用于防爆或隔離電源環境。
5. 耐環境性：光纖耐高溫（可達300°C）、耐腐蝕，適應變壓器惡劣運行環境。
6. 長期穩定性：熒光物質與光纖結合化學穩定性高，壽命超20年，維護成本低。
7. 數據傳輸速度：光纖傳輸速率達Gbps級，實現實時溫度監測。
8. 多點測量能力：單根光纖可串聯多個傳感頭，構建分布式測溫網絡。
9. 易于集成：支持RS485、以太網、4G/5G等多種通訊協議，輕松接入智能電網系統。
10. 安全性：非接觸式測量避免了對被測物體的干擾，同時降低了人工巡檢的風險。

二、變壓器高溫盲區：成因、危害與傳統測溫的局限

2.1 高溫盲區的成因：從內部故障到外部因素

變壓器高溫盲區的形成主要源于以下原因：

• 內部故障：如分接開關接觸不良、線圈匝間短路、鐵芯硅鋼片短路等，導致局部過熱。
• 外部因素：如負荷電流過大、冷卻系統失效、環境溫度過高等，加劇溫度升高。

2.2 傳統測溫技術的局限：精度、抗干擾與安全性難題

• 熱電偶測溫：需接觸被測物體，易受電磁干擾，且在高溫環境下易老化。
• 紅外測溫：非接觸式測量，但受環境光、距離、表面發射率等因素影響，精度不足。
• 光纖光柵測溫：雖抗電磁干擾，但成本高昂，且對安裝工藝要求嚴格。

2.3 熒光光纖技術的突破：精準定位高溫盲區

熒光光纖測溫技術通過以下方式攻克高溫盲區：

• 精準定位：傳感頭可嵌入變壓器繞組、鐵芯等關鍵部位，實現毫米級精準測溫。
• 實時監測：毫秒級響應速度，捕捉溫度瞬變，預防突發故障。
• 數據分析：結合歷史數據與AI算法，預測溫度趨勢，提前預警潛在風險。

三、熒光光纖測溫在變壓器中的應用：案例與實踐

3.1 典型應用場景：從發電到輸電的全鏈路覆蓋

• 變壓器繞組測溫：監測繞組熱點溫度，預防絕緣老化。
• 鐵芯測溫：檢測鐵芯硅鋼片短路，避免局部過熱。
• 電纜接頭測溫：監測電纜接頭接觸電阻，預防火災風險。
• 冷卻系統測溫：監測油溫、水溫，優化冷卻效率。

3.2 成功案例：熒光光纖技術的實戰驗證

案例1：電子光伏電站箱變改造項目

• 項目背景：光伏電站箱變設備老化，電纜接頭絕緣嚴重，人工巡檢存在盲區。
• 解決方案：安裝熒光光纖測溫系統，實時監測8臺箱變溫度。
• 實施效果：
  • 減少人工巡檢成本90%。
  • 故障預警準確率100%，成功預防3次設備燒毀事故。
  • 數據通過4G網絡上傳至云平臺，實現遠程監控與數據分析。

案例2：福州英諾電子變電站主變壓器監測項目

• 項目背景：變電站主變壓器運行溫度異常，傳統測溫手段無法精準定位故障點。
• 解決方案：采用熒光式光纖測溫系統，監測變壓器繞組、鐵芯溫度。
• 實施效果：
  • 精準定位繞組接觸不良點，避免設備損壞。
  • 結合歷史數據，預測變壓器壽命，優化維護周期。
  • 系統集成至變電站SCADA系統，實現智能化運維。

四、行業趨勢與未來展望：熒光光纖技術的無限可能

4.1 市場規模與增長潛力

• 全球市場：預計2027年全球光纖測溫市場規模將達23億美元，年復合增長率12.8%。
• 電力行業占比：電力行業是熒光光纖測溫的最大應用領域，占比超40%。

4.2 技術發展趨勢：從單一測溫到智能感知

• 高精度化：研發更高精度的熒光材料，實現±0.01°C級測量。
• 微型化：開發微型傳感頭，適用于芯片、電池等微小器件測溫。
• 智能化：結合AI與大數據，實現溫度趨勢預測與故障自診斷。
• 集成化：將熒光光纖測溫與其他傳感器（如振動、壓力）集成，構建多參數監測系統。

4.3 未來應用場景：從電力到工業物聯網的拓展

• 智能電網：作為“電網神經”，實現變壓器、電纜、開關柜的全鏈路溫度監測。
• 工業物聯網：在冶金、化工、石油等高溫工業場景中，優化生產過程，提高能效。
• 醫療健康：用于手術室溫度控制、體內溫度監測等精密醫療場景。
• 航空航天：監測發動機、燃料箱等關鍵部位溫度，保障飛行安全。

結語：熒光光纖技術——變壓器監測的“光明未來”

熒光光纖測溫技術的出現，不僅攻克了變壓器高溫盲區的監測難題，更推動了電力行業向智能化、安全化方向邁進。從原理創新到應用實踐，從單一測溫到智能感知，熒光光纖技術正以“精準、穩定、智能”的特性，重新定義溫度監測的邊界。未來，隨著技術的不斷迭代與場景的持續拓展，熒光光纖測溫必將在更多領域綻放光芒，成為工業監測領域的“隱形守護者”。

光纖測溫的原理

1.?拉曼散射原理

• 原理：當光在光纖中傳播時，會與光纖分子發生非彈性碰撞，產生拉曼散射光。拉曼散射光分為斯托克斯光（波長較長）和反斯托克斯光（波長較短）。反斯托克斯光的強度對溫度變化更為敏感。
• 測溫方法：通過檢測反斯托克斯光與斯托克斯光的強度比值，可以推算出光纖沿線的溫度分布。
• 特點：適用于長距離分布式測溫，精度較高。

2.?熒光效應原理

• 原理：在光纖末端鍍上熒光物質，當受到紫外線或紅外線的刺激時，熒光物質會發光。熒光的強度、波長或壽命等參數與溫度有必然聯系。
• 測溫方法：通過測量熒光能量衰減時間或熒光強度的變化，可以得出被測點的溫度值。
• 特點：適用于點式測溫，精度高，抗電磁干擾能力強，測溫范圍通常為-50℃至200℃。

3.?光纖光柵原理

• 原理：光纖光柵是利用光纖的折射率周期性變化來實現對光信號的調制。當環境溫度變化時，光纖光柵的周期和有效折射率會發生變化，導致反射光的波長發生漂移。
• 測溫方法：通過檢測反射光波長的變化，可以精確測量溫度變化。
• 特點：高精度、高穩定性，適用于點式測溫和分布式測溫。

4.?布里淵散射原理

• 原理：布里淵散射是光在光纖中傳播時與聲子相互作用產生的散射現象。布里淵散射光的頻移與光纖的溫度和應變有關。
• 測溫方法：通過檢測布里淵散射光的頻移，可以測量光纖沿線的溫度分布。
• 特點：適用于長距離和高精度的溫度測量。

光纖測溫儀的使用方法

1.?設備連接

• 連接光纖：將光纖傳感器連接到測溫儀的輸入端口。確保光纖連接牢固，避免信號丟失或干擾。
• 連接電源：將測溫儀連接到電源，并開啟設備。

2.?參數設置

• 設置測溫范圍：根據實際需求設置測溫儀的測溫范圍，例如-50℃至200℃。
• 設置采樣頻率：選擇合適的采樣頻率，通常為每秒1次至10次。
• 校準設備：如果需要，可以使用標準溫度源對測溫儀進行校準，確保測量精度。

3.?數據采集

• 啟動測溫：按下測溫儀的啟動按鈕，開始采集溫度數據。
• 實時監測：通過測溫儀的顯示屏或連接的計算機軟件，實時查看溫度變化曲線。

4.?數據分析

• 查看數據：采集完成后，查看溫度數據，分析溫度變化趨勢。
• 導出數據：將溫度數據導出到計算機，進行進一步分析或生成報告。

5.?維護與保養

• 清潔光纖：定期清潔光纖表面，避免灰塵或污垢影響測量精度。
• 檢查連接：定期檢查光纖連接是否牢固，確保信號傳輸穩定。
• 校準設備：定期對測溫儀進行校準，確保測量結果的準確性。

注意事項

1. 避免干擾：光纖測溫儀應避免強電磁干擾，確保測量環境穩定。
2. 光纖保護：光纖傳感器應避免彎曲過度或受到外力擠壓，以免損壞光纖。
3. 環境適應性：光纖測溫儀通常適用于寬溫度范圍，但需確保設備在規定的環境條件下工作。
